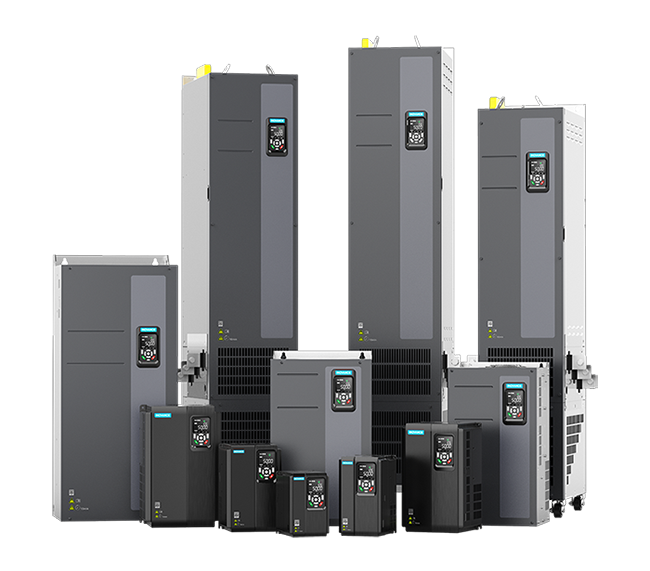

匯川MD520系列變頻器
|
項目 |
規格 |
|
|
基本功能 |
最高輸出頻率 |
599.00Hz（可通過功能碼更改） |
|
載波頻率 |
0.8kHz ~16kHz 可根據負載特性，自動調整載波頻率 |
|
|
輸入頻率分辨率 |
數字設定：0.01Hz；模擬設定：最高頻率×0.025% |
|
|
控制方式 |
開環矢量控制（SVC） 閉環矢量控制（FVC） V/f 控制 PMVVC 控制 |
|
|
命令源 |
操作面板給定、控制端子給定、通訊給定、自定義 |
|
|
頻率源 |
10 種頻率指令：數字給定、模擬電壓給定、模擬電流給定、脈沖給定、通訊給定、連接器給定?？赏ㄟ^多種方式切換 |
|
|
輔助頻率源 |
10 種輔助頻率源；可靈活實現輔助頻率微調、頻率合成 |
|
|
輸入端子 |
5 個數字輸入端子，其中1 個支持最高100kHz 的高速脈沖輸入 2 個模擬量輸入端子， 1 個支持0-10V / -10-10V 電壓輸入，1 個支持0-10V / -10-10V / 0-20mA 電壓電流輸入（可切換為溫度傳感器輸入，支持PT100/PT1000/KTY84-130/PTC130） |
|
|
輸出端子 |
1 個高速脈沖輸出端子，支持0-100kHz 的方波信號輸出 1 個數字輸出端子 1 個繼電器輸出端子 1 個模擬量輸出端子，支持0-20mA 電流輸出或0-10V 電壓輸出 |
|
|
|
參數互聯 |
集成自由模塊（字位轉換、邏輯運算、數據運算）功能，可實現簡單的邏輯指令自由編程 |
|
轉矩提升 |
自動轉矩提升；手動轉矩提升0.1%~30.0% |
|
|
V/F 曲線 |
四種方式：直線型；多點型；完全V/F 分離；不完全V/F 分離 |
|
|
加減速曲線 |
直線或S 曲線加減速方式，四種加減速時間（圓弧時間可設） |
|
|
直流制動 |
直流制動起始頻率：0.00Hz~ 最大頻率 制動時間：0.0s~36.0s 制動動作電流值：0.0%~100.0% |
|
|
點動控制 |
點動加減速可選擇使用正常加減速時間或獨立設定加減速時間 |
|
|
多總線接入支持 |
支持9種現場總線： Modbus-RTU、Modbus-ASCII、CANlink、CANopen、Profibus-DP、Profinet、EtherCAT、EtherNet/IP、Modbus-TCP/IP |
|
|
簡易 PLC、多段速運行 |
通過內置 PLC 或控制端子實現最多 16 段速運行 |
|
|
內置PID |
可方便實現過程控制閉環控制系統 |
|
|
自動電壓調整（AVR） |
當電網電壓變化時，能自動保持輸出電壓恒定 |
|
|
過壓過流失速控制 |
對運行期間電流電壓自動限制，防止頻繁過流過壓跳閘 |
|
|
快速限流功能 |
最大限度減小過流故障，保護變頻器正常運行 |
|
|
保護功能 |
保護功能 |
上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓欠壓保護、過熱保護、過載保護、電機飛車、堵轉保護制動回路保護功能：制動管過載、制動管直通、制動電阻保護功能；驅動器與電機硬件自檢功能 |
|
應用環境 |
使用場所 |
室內，不受陽光直曬，無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 |
|
海拔高度 |
1000m 以下使用無需降額，1000m 以上每升高100m 降額1%，最高使用海拔為3000m |
|
|
環境溫度 |
-10℃ ~ +50℃，溫度40℃ ~50℃時需要降額使用，環境溫度每升高1℃降額1.5% |
|
|
濕度 |
小于95%RH， 無水珠凝結 |
|
|
振動 |
小于5.9m/s2（0.6g） |
|
|
存儲溫度 |
-20 ℃～ +60 ℃ |
|
|
防護等級 |
0.4G ~ 160G：IP20 ; 200G ~ 400G：IP00 |
|
